Uobičajene greške i rešenja vatrogasnih pumpi u vatrogasnim vozilima

Jan 13 , 2025

И. Увод у ватрогасну пумпу

Ватрогасна пумпа, као основна опрема ватрогасног возила, игра кључну улогу. То није само срце система за гашење пожара, одговорно за стварање притиска воде из извора и њено ефикасно допремање до пожаришта, већ је и кључ за обезбеђивање несметаних операција гашења пожара. Дизајн и производња ватрогасних пумпи стриктно се придржавају релевантних стандарда и спецификација како би се осигурао стабилан и поуздан рад у различитим ванредним ситуацијама.

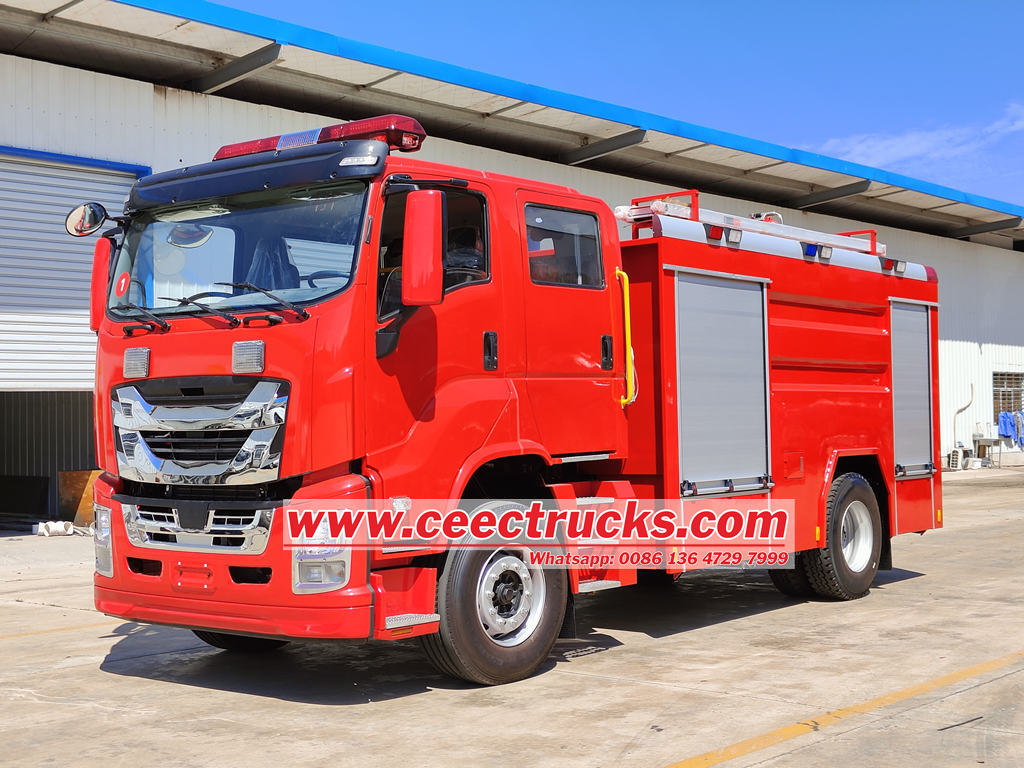

ISUZU GIGA fire truck

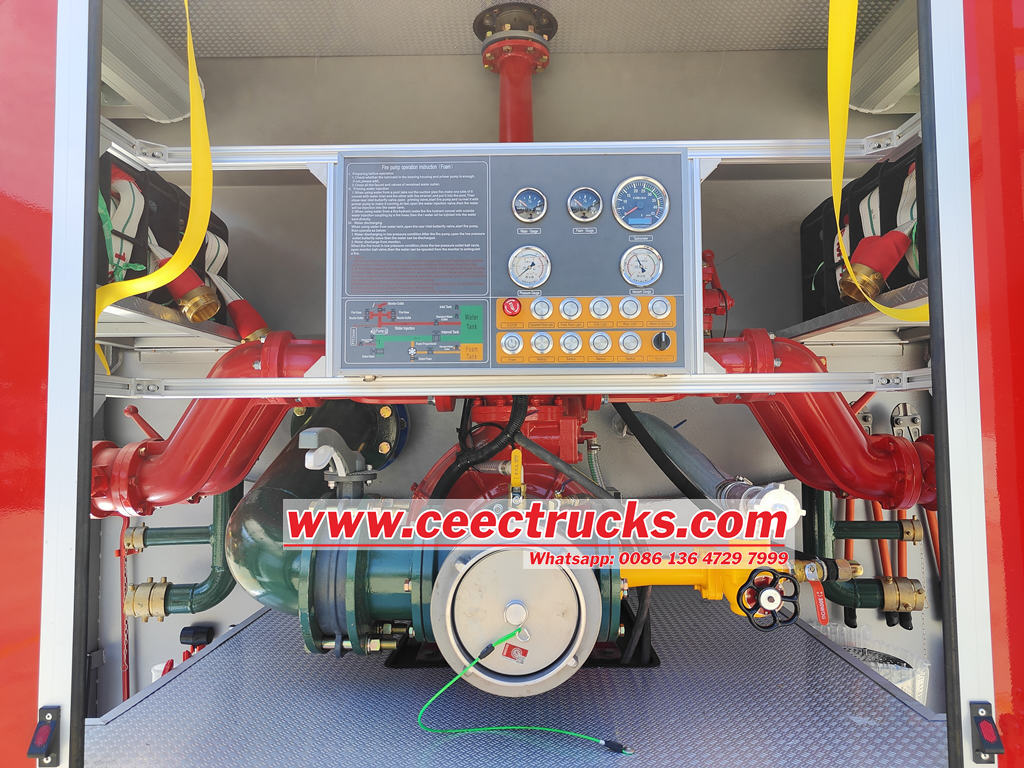

Ватрогасна пумпа се обично састоји од кључних компоненти као што су електрични мотор, тело пумпе, радно коло, заптивке и улазни/излазни отвори. Електрични мотор служи као извор енергије, покреће радно коло да се ротира и претвара механичку енергију у енергију притиска и кинетичку енергију воде. Тело пумпе је одговорно за задржавање и вођење протока воде, обезбеђујући да вода несметано пролази кроз пумпу и достигне потребан притисак. Радно коло је основна компонента ватрогасне пумпе, а његов облик и брзина ротације директно утичу на брзину протока и висину пумпе. Заптивке се користе за спречавање цурења воде, обезбеђујући ефикасност и сигурност пумпе.

У ватрогасном возилу, ватрогасна пумпа се обично користи у комбинацији са резервоаром за воду, воденим топовима, цревима и другом ватрогасном опремом како би се формирао комплетан систем за гашење пожара. Када дође до пожара, ватрогасна пумпа се може брзо покренути, под притиском воде из извора и испоручити је до воденог топа или црева, који затим прскају воду на пожариште како би угасили ватру. Стога су перформансе и поузданост ватрогасне пумпе директно повезане са способношћу и ефикасношћу ватрогасног возила.

Модели противпожарних пумпи који се најчешће користе приказани су у следећој табели:

Име	Модел	Ворк Цондитион	Брзина протока (Л/С)	Излазни притисак (Мпа)	Називна брзина (о/мин)	Повер (КВ)	Дубина усисавања (м)
Ватрогасна пумпа ниског притиска	ЦБ10/20-КСЗ	1	20	1	3070±50	34.29	3
		2	14	1.3	3380±50	35.36	3
		3	10	1	3115±50	27.42	7
Ватрогасна пумпа ниског притиска	ЦБ10/30-КСЗ	1	30	1	3010±50	50	3
		2	21	1.3	3340±50	55.2	3
		3	15	1	3000±50	38.6	7
Ватрогасна пумпа ниског притиска	ЦБ10/40-КСЗ	1	40	1	3080±50	62.92	3
		2	28	1.3	3360±50	63.92	3
		3	20	1	2990±50	41.95	7
Ватрогасна пумпа ниског притиска	ЦБ10/60-КСЗи¼ˆ1:1.346и¼‰	1	60	1	3200±50	97.72	3
		2	42	1.3	3475±50	105.76	3
		3	30	1	3130±50	72.75	7
Ватрогасна пумпа ниског притиска	ЦБ10/80-КСЗ (1:1,44)	1	80	1	3400±50	137.6	3
		2	56	1.3	3500±50	127.11	3
		3	40	1	3130±50	83.75	7
Ватрогасна пумпа ниског притиска	ЦБ10/100-КСЗ	1	100	1	2270±50	149	3
		2	70	1.3	2320±50	138	3
		3	50	1	2050±50	115	7

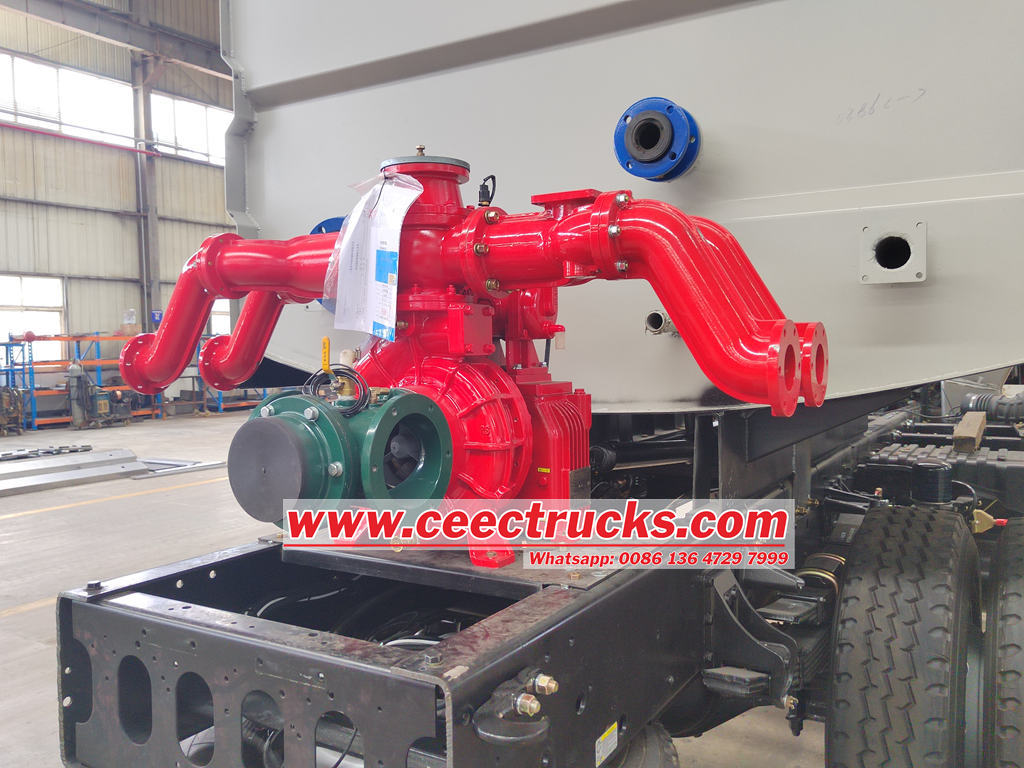

CB10/40 fire pump

ИИ. Уобичајени кварови и решења за ватрогасне пумпе на ватрогасним камионима

Следе уобичајене грешке и њихова решења за ватрогасне пумпе на ватрогасним возилима:

Феномен грешке	Могући узроци	Решења
Пумпа не испоручује воду, показивач притиска нагло скаче	1. Ниво воде је испод задње покривне плоче првостепеног радног кола 2. Цурење цевовода или инструмената	1. Подигните ниво воде или повећајте дубину урањања пумпе да бисте обезбедили нормалан унос воде 2. Проверите и затегните или блокирајте цурење да бисте елиминисали његов утицај на рад пумпе
Пумпа не испоручује воду, манометар показује притисак	1. Притисак у излазном цевоводу је превисок 2. Смер ротације је нетачан 3. Брзина ротације је недовољна	1. Проверите и на одговарајући начин скратите излазни цев да бисте смањили излазни притисак 2. Подесите смер ротације мотора да бисте обезбедили доследност са захтевима дизајна пумпе 3. Проверите напон напајања да бисте били сигурни да брзина ротације пумпе испуњава захтеве дизајна или повећајте напон напајања
Недовољан проток или низак напон	1. Радно коло или улазни цевовод је блокиран 2. Заптивни прстен је прекомерно истрошен или је радно коло оштећено 3. Брзина ротације је испод наведене вредности	1. Очистите радно коло и цевовод да бисте елиминисали блокаде 2. Замените јако истрошени заптивни прстен или оштећено радно коло на време 3. Подесите брзину ротације пумпе како бисте осигурали да она достиже номиналну вредност
Пумпа троши прекомерну снагу	1. Паковање је претесно 2. Подмазивање вођица је недовољно 3. Трење заптивног прстена 4. Брзина протока је превисока 5. Медијум садржи превише нечистоћа	1. Одговарајуће олабавите заптивку да бисте смањили оптерећење пумпе 2. Повећајте притисак воде за подмазивање и брзину протока да бисте обезбедили довољно подмазивање водећег лежаја 3. Проверите и уклоните узроке механичког трења, као што је замена истрошеног заптивног прстена 4. Проверите отвор засутног вентила да контролишете брзину протока унутар пројектованог опсега пумпе 5. Контролишите садржај нечистоћа у медијуму или повећајте одговарајућу снагу да бисте се носили са великом потрошњом енергије
Ненормална бука у пумпи, пумпа не испоручује воду	1. Водећи лежај је јако истрошен 2. Температура пумпане течности је превисока 3. Проток пумпе је превисок	1. Проверите и замените истрошени вођички лежај да бисте вратили нормалан рад пумпе 2. Смањите температуру пумпане течности да бисте осигурали да пумпа ради у одговарајућем температурном опсегу 3. Смањите подешавање брзине протока пумпе на разуман опсег
Ненормалне вибрације пумпе	1. Водећи лежај је оштећен 2. Вратило и мотор пумпе нису концентрични 3. Анкер вијци су олабављени 4. Вратило пумпе је деформисано или је спојница лабава или оштећена	1. Проверите и замените оштећени лежај вођице 2. Поравнајте осовину пумпе и мотор да бисте били сигурни да су концентрични 3. Затегните или поново сипајте анкер завртње да бисте обезбедили стабилност пумпе 4. Замените деформисано или оштећено вратило пумпе или спојницу
Котрљајни лежај се прегрева	1. Подмазивање котрљајућих лежајева није довољно 2. Вратило и мотор пумпе нису концентрични 3. Проток и висина су превисоки, што доводи до преоптерећења пумпе	1. Проверите посуду за уље да бисте били сигурни да котрљајни лежај прима довољно мазива 2. Поравнајте осовину пумпе и мотор да бисте смањили оптерећење котрљајућег лежаја 3. Подесите брзину протока и висину да бисте обезбедили рад у опсегу носивости пумпе
Пумпа не може да се покрене	1. Проблеми са напајањем (као што су лабаве везе, слаб контакт прекидача, губитак фазе, итд.) 2. Механичке грешке у пумпи за воду (као што је заптивање превише затегнуто, радно коло и тело пумпе заглављени остацима, јако савијање осовине пумпе, итд.)	1. Проверите да ли електрични водови имају добар контакт и проверите да ли прекидачи исправно раде. Одмах поправите све прекиде струјног кола, лоше контакте, прегореле осигураче или проблеме са губитком фазе. 2. Проверите механичке компоненте пумпе за воду, као што су паковање, радно коло и вратило пумпе, и поправите или замените све оштећене или зачепљене делове одмах.
Пумпа не може да црпи воду	1. Ваздух у телу пумпе или ваздух акумулиран у улазном цевоводу 2. Ножни вентил није добро затворен или оштећен 3. Паковање вакуум пумпе озбиљно цури 4. Засун или неповратни вентил није добро затворен 5. Цевовод цури или је херметички затворен	1. Прво напуните пумпу водом, а затим напуните тело пумпе водом пре покретања 2. Проверите да ли је ножни вентил добро затворен или замените оштећени ножни вентил 3. Проверите да ли паковање вакуум пумпе не цури и замените га ако је потребно 4. Уверите се да су засун или неповратни вентил добро затворени 5. Проверите да ли цевовод има цурења или херметичност и одмах поправите све проблеме
Тело пумпе цури	1. Заптивке су остареле или истрошене 2. Прикључци тела пумпе су лабави	1. Проверите и замените застареле или истрошене заптивке 2. Затегните завртње на прикључцима тела пумпе да бисте обезбедили добро заптивање
Мотор се прегрева	1. Напон је превисок или пренизак 2. Пренос није гладак (као што је недостатак уља у лежају, оштећења итд.) 3. Неисправности система за вентилацију (као што је оштећење вентилатора, блокада вентилационог канала, итд.)	1. Проверите систем напајања да бисте били сигурни да је напон стабилан у наведеном опсегу 2. Проверите систем преноса да бисте били сигурни да су лежајеви адекватно подмазани и одмах замените све оштећене делове 3. Проверите вентилациони систем да бисте били сигурни да вентилатор ради нормално и да су вентилациони канали неометани
Неисправност улазног/излазног вентила	1. Вентил је оштећен 2. Вентил је зачепљен	1. Замените оштећени вентил 2. Очистите вентил да бисте уклонили остатке или стране предмете и уверите се да је неометан
Усисни цевовод је зачепљен	Крхотине, седимент или страни предмети су присутни у цевоводу	Очистите усисни цевовод да бисте уклонили остатке, талог или стране предмете
Пумпа за стабилизацију притиска се често укључује	1. Цурење цевовода 2. Заптивање сигурносног вентила је лоше 3. Испитни вентил није добро затворен 4. Заптивни јастучић неповратног вентила је контаминиран нечистоћама 5. Поставка притиска покретања прекидача притиска је превисока 6. Системски цевовод озбиљно цури 7. Капацитет резервоара под притиском је премали	1. Поправите сва цурења у цевоводу 2. Прегледајте и поправите сигурносни вентил да бисте осигурали добро заптивање 3. Потпуно затворите испитни вентил 4. Очистите неповратни вентил и резервоар за воду и цевовод 5. Подесите почетни притисак прекидача притиска на разуман опсег 6. Прегледајте системски цевовод и поправите сва цурења 7. Повећајте капацитет резервоара под притиском или га замените оделом

Феномен грешке

Могући узроци

Решења

Пумпа не испоручује воду, показивач притиска нагло скаче

1. Ниво воде је испод задње покривне плоче првостепеног радног кола

2. Цурење цевовода или инструмената

1. Подигните ниво воде или повећајте дубину урањања пумпе да бисте обезбедили нормалан унос воде

2. Проверите и затегните или блокирајте цурење да бисте елиминисали његов утицај на рад пумпе

Пумпа не испоручује воду, манометар показује притисак

1. Притисак у излазном цевоводу је превисок

2. Смер ротације је нетачан

3. Брзина ротације је недовољна

1. Проверите и на одговарајући начин скратите излазни цев да бисте смањили излазни притисак

2. Подесите смер ротације мотора да бисте обезбедили доследност са захтевима дизајна пумпе

3. Проверите напон напајања да бисте били сигурни да брзина ротације пумпе испуњава захтеве дизајна или повећајте напон напајања

Недовољан проток или низак напон

1. Радно коло или улазни цевовод је блокиран

2. Заптивни прстен је прекомерно истрошен или је радно коло оштећено

3. Брзина ротације је испод наведене вредности

1. Очистите радно коло и цевовод да бисте елиминисали блокаде

2. Замените јако истрошени заптивни прстен или оштећено радно коло на време

3. Подесите брзину ротације пумпе како бисте осигурали да она достиже номиналну вредност

Пумпа троши прекомерну снагу

1. Паковање је претесно

2. Подмазивање вођица је недовољно

3. Трење заптивног прстена

4. Брзина протока је превисока

5. Медијум садржи превише нечистоћа

1. Одговарајуће олабавите заптивку да бисте смањили оптерећење пумпе

2. Повећајте притисак воде за подмазивање и брзину протока да бисте обезбедили довољно подмазивање водећег лежаја

3. Проверите и уклоните узроке механичког трења, као што је замена истрошеног заптивног прстена

4. Проверите отвор засутног вентила да контролишете брзину протока унутар пројектованог опсега пумпе

5. Контролишите садржај нечистоћа у медијуму или повећајте одговарајућу снагу да бисте се носили са великом потрошњом енергије

Ненормална бука у пумпи, пумпа не испоручује воду

1. Водећи лежај је јако истрошен

2. Температура пумпане течности је превисока

3. Проток пумпе је превисок

1. Проверите и замените истрошени вођички лежај да бисте вратили нормалан рад пумпе

2. Смањите температуру пумпане течности да бисте осигурали да пумпа ради у одговарајућем температурном опсегу

3. Смањите подешавање брзине протока пумпе на разуман опсег

Ненормалне вибрације пумпе

1. Водећи лежај је оштећен

2. Вратило и мотор пумпе нису концентрични

3. Анкер вијци су олабављени

4. Вратило пумпе је деформисано или је спојница лабава или оштећена

1. Проверите и замените оштећени лежај вођице

2. Поравнајте осовину пумпе и мотор да бисте били сигурни да су концентрични

3. Затегните или поново сипајте анкер завртње да бисте обезбедили стабилност пумпе

4. Замените деформисано или оштећено вратило пумпе или спојницу

Котрљајни лежај се прегрева

1. Подмазивање котрљајућих лежајева није довољно

2. Вратило и мотор пумпе нису концентрични

3. Проток и висина су превисоки, што доводи до преоптерећења пумпе

1. Проверите посуду за уље да бисте били сигурни да котрљајни лежај прима довољно мазива

2. Поравнајте осовину пумпе и мотор да бисте смањили оптерећење котрљајућег лежаја

3. Подесите брзину протока и висину да бисте обезбедили рад у опсегу носивости пумпе

Пумпа не може да се покрене

1. Проблеми са напајањем (као што су лабаве везе, слаб контакт прекидача, губитак фазе, итд.)

2. Механичке грешке у пумпи за воду (као што је заптивање превише затегнуто, радно коло и тело пумпе заглављени остацима, јако савијање осовине пумпе, итд.)

1. Проверите да ли електрични водови имају добар контакт и проверите да ли прекидачи исправно раде. Одмах поправите све прекиде струјног кола, лоше контакте, прегореле осигураче или проблеме са губитком фазе.

2. Проверите механичке компоненте пумпе за воду, као што су паковање, радно коло и вратило пумпе, и поправите или замените све оштећене или зачепљене делове одмах.

Пумпа не може да црпи воду

1. Ваздух у телу пумпе или ваздух акумулиран у улазном цевоводу

2. Ножни вентил није добро затворен или оштећен

3. Паковање вакуум пумпе озбиљно цури

4. Засун или неповратни вентил није добро затворен

5. Цевовод цури или је херметички затворен

1. Прво напуните пумпу водом, а затим напуните тело пумпе водом пре покретања

2. Проверите да ли је ножни вентил добро затворен или замените оштећени ножни вентил

3. Проверите да ли паковање вакуум пумпе не цури и замените га ако је потребно

4. Уверите се да су засун или неповратни вентил добро затворени

5. Проверите да ли цевовод има цурења или херметичност и одмах поправите све проблеме

Тело пумпе цури

1. Заптивке су остареле или истрошене 2. Прикључци тела пумпе су лабави

1. Проверите и замените застареле или истрошене заптивке 2. Затегните завртње на прикључцима тела пумпе да бисте обезбедили добро заптивање

Мотор се прегрева

1. Напон је превисок или пренизак

2. Пренос није гладак (као што је недостатак уља у лежају, оштећења итд.)

3. Неисправности система за вентилацију (као што је оштећење вентилатора, блокада вентилационог канала, итд.)

1. Проверите систем напајања да бисте били сигурни да је напон стабилан у наведеном опсегу

2. Проверите систем преноса да бисте били сигурни да су лежајеви адекватно подмазани и одмах замените све оштећене делове

3. Проверите вентилациони систем да бисте били сигурни да вентилатор ради нормално и да су вентилациони канали неометани

Неисправност улазног/излазног вентила

1. Вентил је оштећен

2. Вентил је зачепљен

1. Замените оштећени вентил

2. Очистите вентил да бисте уклонили остатке или стране предмете и уверите се да је неометан

Усисни цевовод је зачепљен

Крхотине, седимент или страни предмети су присутни у цевоводу

Очистите усисни цевовод да бисте уклонили остатке, талог или стране предмете

Пумпа за стабилизацију притиска се често укључује

1. Цурење цевовода

2. Заптивање сигурносног вентила је лоше

3. Испитни вентил није добро затворен

4. Заптивни јастучић неповратног вентила је контаминиран нечистоћама

5. Поставка притиска покретања прекидача притиска је превисока

6. Системски цевовод озбиљно цури

7. Капацитет резервоара под притиском је премали

1. Поправите сва цурења у цевоводу

2. Прегледајте и поправите сигурносни вентил да бисте осигурали добро заптивање

3. Потпуно затворите испитни вентил

4. Очистите неповратни вентил и резервоар за воду и цевовод

5. Подесите почетни притисак прекидача притиска на разуман опсег

6. Прегледајте системски цевовод и поправите сва цурења

7. Повећајте капацитет резервоара под притиском или га замените оделом

ИИИ. Превенција и одржавање кварова противпожарне пумпе

Да би се смањила учесталост кварова ватрогасних пумпи и продужио њихов радни век, неопходно је спровести ефикасну превенцију и одржавање ватрогасних пумпи. Следе неки предлози:

(И) Редовни преглед и одржавање

1. Спроведите редовне инспекције ватрогасних пумпи, укључујући радне услове компоненти као што су далеководи, мотори, тела пумпи, импелери, заптивке, вентили и цевоводи.
2. Одмах поправите или замените оштећене или застареле компоненте на основу резултата инспекције.
3. Обављајте редовно одржавање ватрогасних пумпи, као што је замена уља за подмазивање, чишћење радних кола и цевовода итд.

(ИИ) Осигурати исправну инсталацију и рад

1. Током уградње ватрогасних пумпи, стриктно пратите упутство за производ и спецификације за инсталацију како бисте били сигурни да положај уградње пумпе, правац, угао, итд., испуњавају захтеве.
2. Када користите ватрогасне пумпе, пратите исправне радне процедуре како бисте избегли кварове узроковане неправилним радом. На пример, уверите се да је тело пумпе напуњено водом пре покретања пумпе да бисте спречили оштећење услед рада на суво.

(ИИИ) Обратите пажњу на квалитет течности

1. Уверите се да квалитет течности којом пумпа рукује испуњава захтеве, избегавајући прекомерне нечистоће или корозивне супстанце у течности које би могле да оштете пумпу.

2. Када користите ватрогасне пумпе за гашење пожара, обратите пажњу на температуру течности да бисте избегли штетне ефекте на перформансе и животни век пумпе услед претерано високих или ниских температура.

(ИВ) Одржавајте тело пумпе чистим

1. Редовно чистите тело пумпе да бисте уклонили површинску прљавштину и прашину, спречавајући да утичу на нормалан рад пумпе.

2. Када чистите тело пумпе, будите опрезни да не оштетите заптивке и прикључке пумпе.
