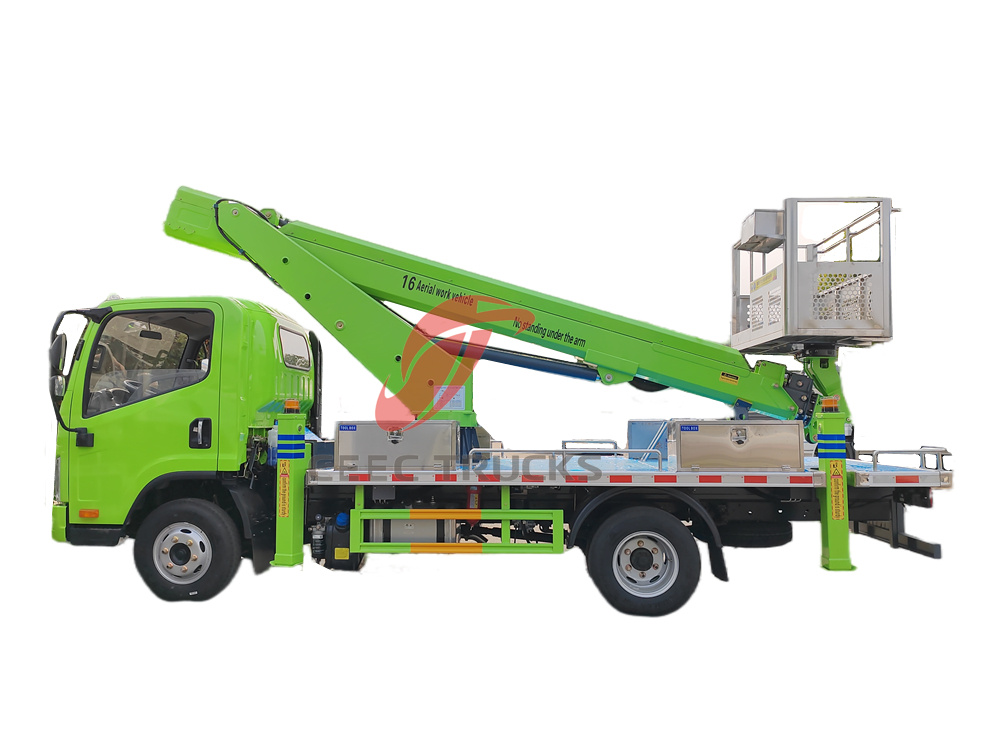

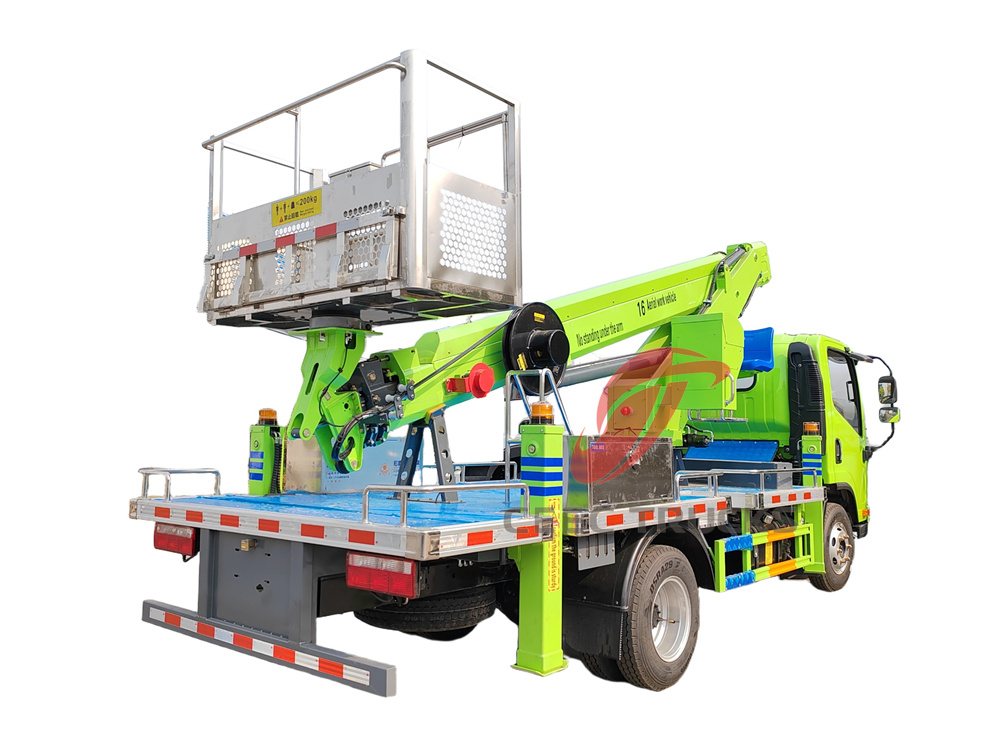

FAW зглобни виљушкар 16 м

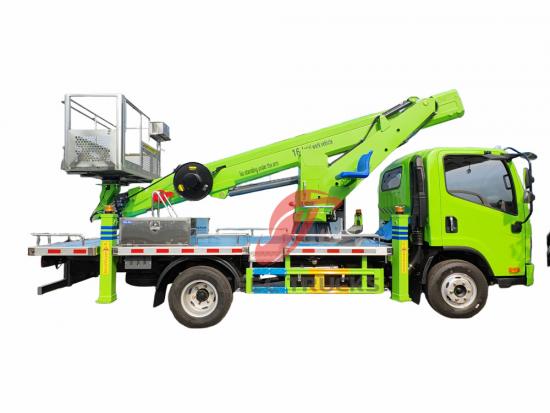

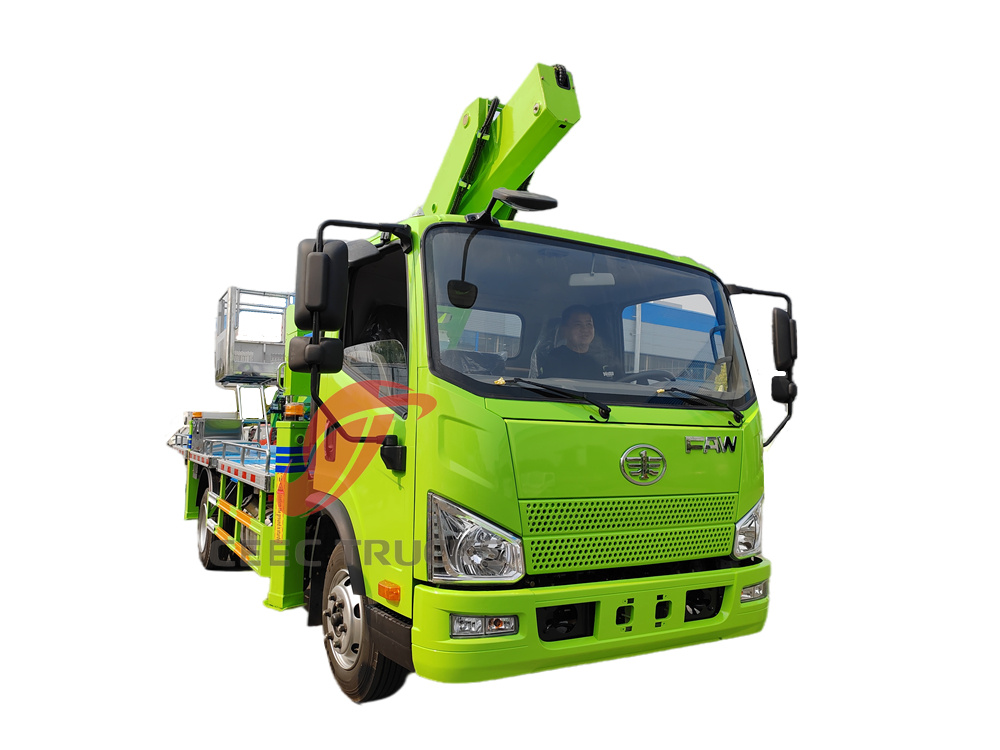

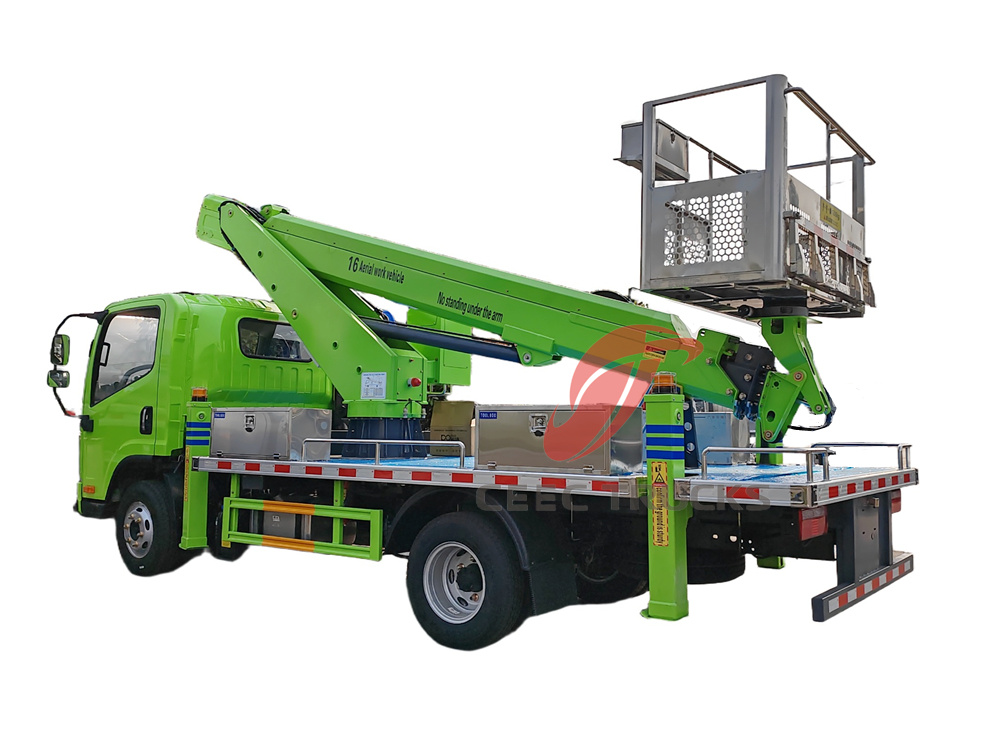

TheFAW зглобни виљушкар 16 мИзграђен је на шасији FAW J6F серије CA1040, опремљен је Xichai National VI мотором од 130 коњских снага и WLY 6-степеним мењачем, који је снажан и еколошки прихватљив. Горњи део каросерије користи 4-делну равну висећу руку укупне дужине 16 метара. Хидраулични погон остварује вишестепено синхроно телескопско и 360° окретање.°континуирана ротација. Са аутоматским системом за нивелисање, рад је прецизан и стабилан. Задњи радни сто може да поднесе 200 кг и опремљен је алуминијумском плочом против клизања и функцијом ротације како би се задовољиле потребе рада под више углова. Возило је ослоњено на 4 предње V и задње H ноге, а функција нивелисања једним дугметом може се прилагодити сложеном терену. Контрола рада интегрише двоструки режим рада са жичаним и бежичним даљинским управљањем са земље, опремљен је вишеструком безбедносном заштитом (као што су аларм од преоптерећења, хидраулична заштита од преоптерећења, систем против судара, заштита од ванредних ситуација, механизам за блокирање) како би се осигурала ефикасност и безбедност. Возило се широко користи у општинским, грађевинским, индустријским и другим областима и поуздан је избор за ваздушне операције.

● Најбоља фабрика виљушкара Исузу у Кини
● Бити дизајниран према вашим захтевима

● OEM прилагођена услуга, штампање логотипа ваше компаније

● Брза испорука, кратко време испоруке од 10 дана
● Гаранција од 24 месеца

Систем шасије

●Модел шасије:Заснована на модификацији шасије лаког камиона FAW J6F серије CA1040, специјално је дизајнирана за инжењерску модификацију, узимајући у обзир и носивост и проходност.

●Систем напајања:

♦ Мотор:Xichai CA4DB1-13E6, 130 коњских снага (95 kW), Национални VI стандард емисије, запремина 2,2 литра, технологија турбопуњача, стабилна излазна снага и одлична потрошња горива.

♦ Пренос:WLY 6-степени мануелни мењач, јасан положај брзина, лако мењање брзина и прилагодљив сложеним радним условима.

●Међуосовинско растојање и погон: Међуосовинско растојање од 3300 мм, разумна расподела оптерећења предње осовине, јака носивост задње осовине, опремљен хидрауличним серво управљачем, флексибилна контрола.

●. Кочиони систем: предње диск и задње бубњеве кочнице, упарене са ABS системом против блокирања кочница ради безбедности вожње.

Горњи систем

● Бум за радове у ваздуху

♦ Структурни облик:Четвороделна равна рука, заварена конструкција од манганског челика високе чврстоће, оптимизован дизајн попречног пресека руке, одлична отпорност на савијање и торзију.

●. Параметри руке:

♦Укупна дужина:16 метара (вертикална радна висина), хоризонтално продужење од око 11 метара (рука потпуно испружена).

♦ Телескопска метода:Потпуно хидраулични погон, опремљен високопрецизним пропорционалним вентилом, подржава вишестепено синхроно телескопско и једносекционо независно управљање, а рука се креће глатко без подрхтавања. Телескопски механизам користи двоструки ланац + хидраулични цилиндар, а кретање је глатко без заглављивања.

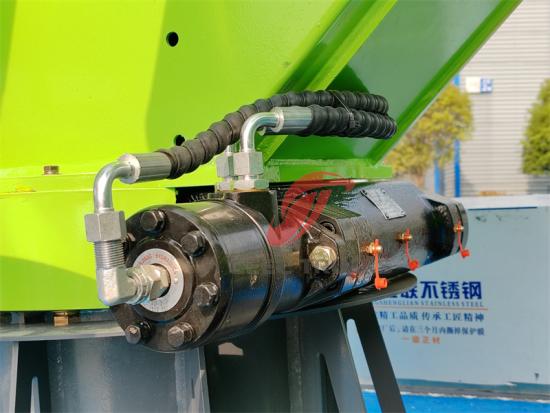

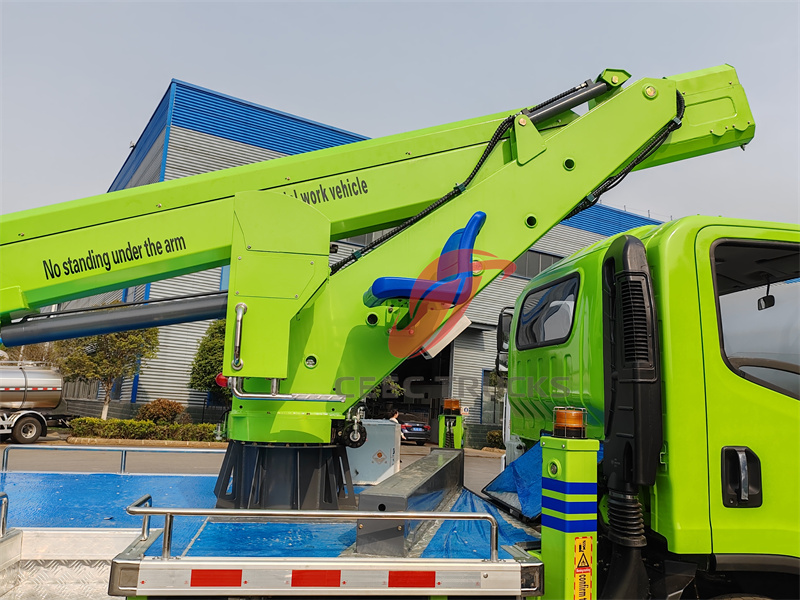

♦ Ротациони механизам:Континуирана ротација од 360°, подесива брзина ротације, опремљен хидрауличним уређајем за закључавање, прецизно позиционирање рада.

♦Систем за нивелисање:аутоматско хидраулично нивелисање како би се осигурало да радни сто увек остане хоризонталан и прилагођава се сложеним теренским операцијама.

♦ Безбедносна граница:опремљен сензором угла, сензором амплитуде и двоструким балансним вентилом, праћењем положаја руке у реалном времену, аутоматским ограничењем преоптерећења и рада преко ширине.

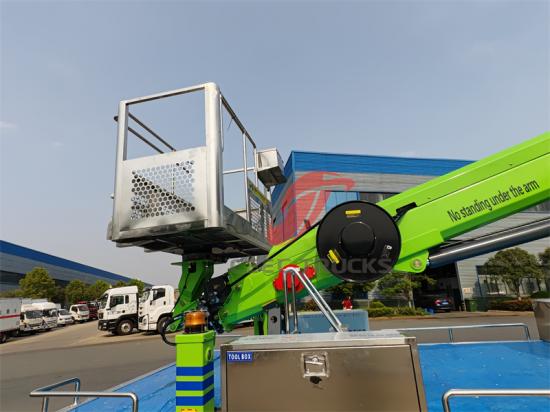

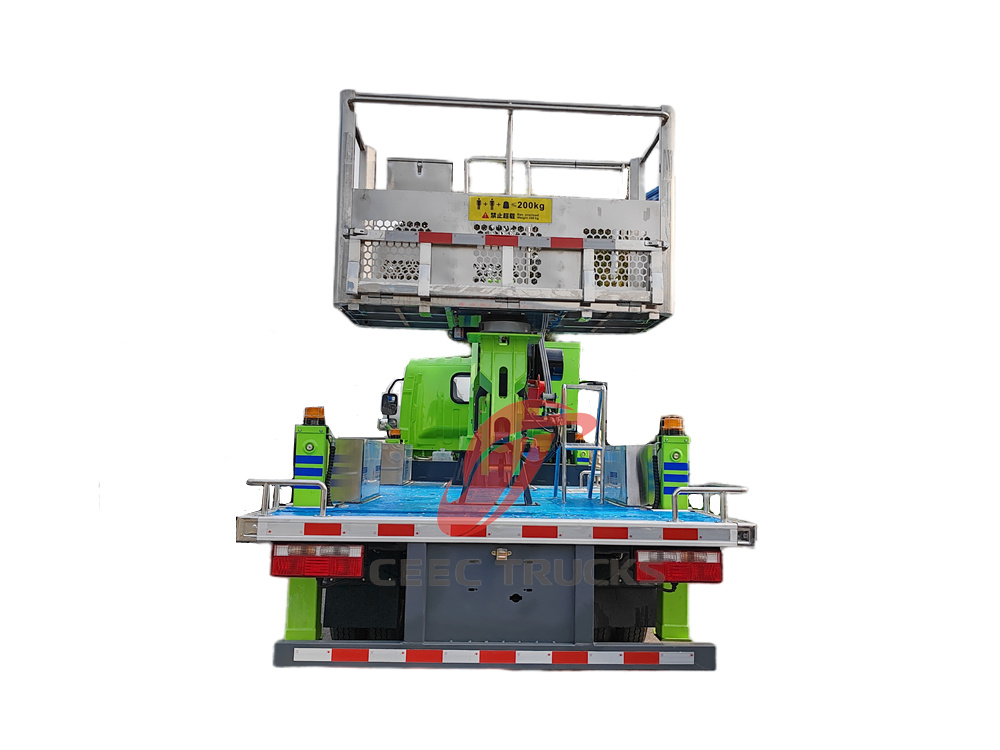

●. Радна платформа

♦ Носивост:Номинално оптерећење задњег радног стола је 200 кг, што може задовољити потребе две особе које раде истовремено.

♦ Величина платформе:дужина × ширина × висина = 1,8 м × 0,7 м × 1,1 м, опремљен алуминијумском плочом и оградом са противклизним узорком, радни простор је простран и безбедан.

♦ Помоћне функције:

Нивелисање и окретање: Радни сто се може ручно или хидраулично окретати ±90°, што је погодно за пренос материјала и складиштење алата.

Спуштање у случају нужде: Опремљен механичким уређајем за спуштање у случају нужде како би се осигурала безбедна евакуација особља у случају нестанка струје или квара хидраулике.

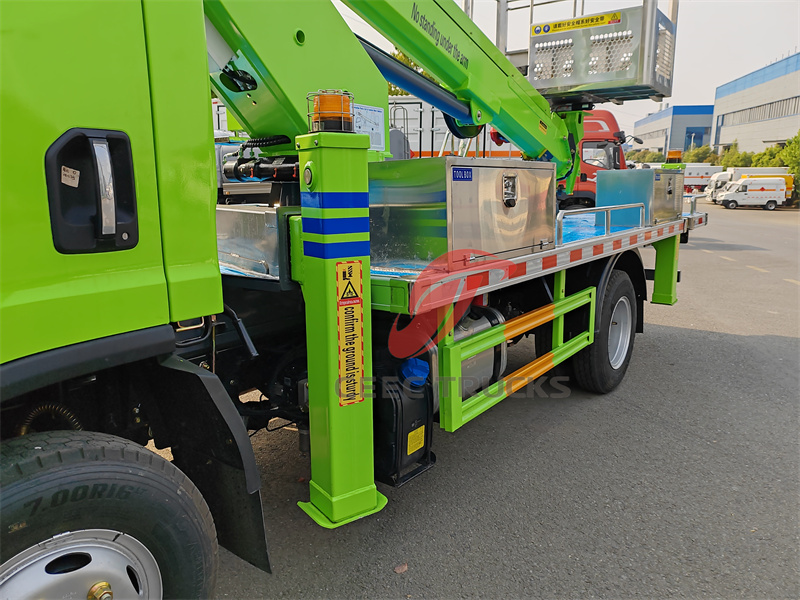

●. Систем потпорних носача

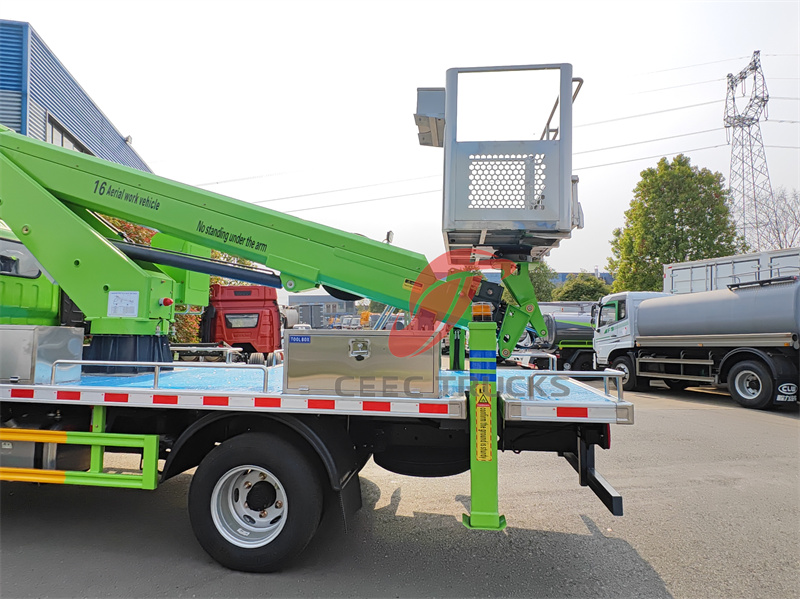

♦ Структурни облик:Укупно 4 аутригера, предњи V-тип и задњи H-тип, са независном контролом на једној страни, подржавају режиме рада пуног и пола распона.

♦ Метод подршке:Хидраулични вертикални потпорни носачи, опремљени нивелисањем и функцијом аутоматског нивелисања како би се осигурала стабилност возила при раду на неравном терену. Опремљени двосмерном хидрауличном бравом и механичким уређајем за нивелисање, крак се аутоматски закључава када потпорни носач није потпуно извучен.

♦Распон распона:Распон предњег помоћног носача је 3,2 метра, а распон задњег помоћног носача је 3,5 метара, што је погодно за рад у уском простору.

●. Систем управљања

♦ Начин рада:

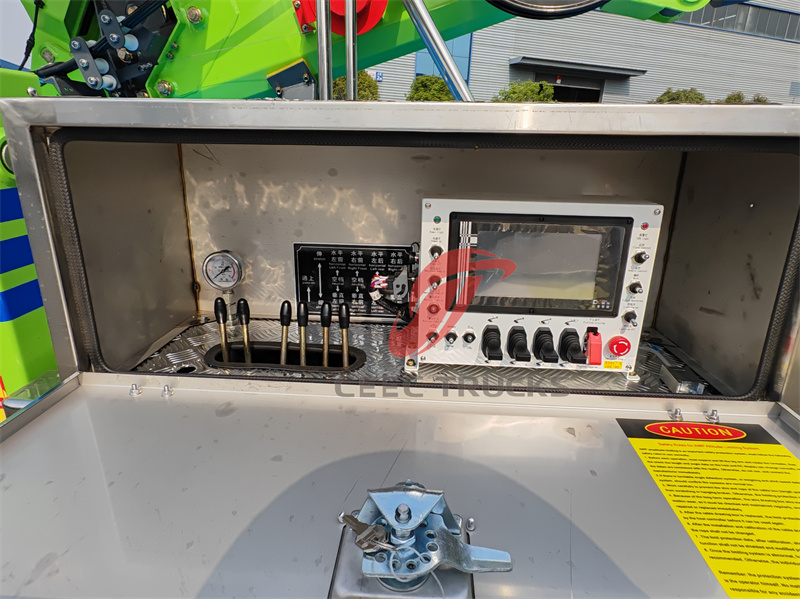

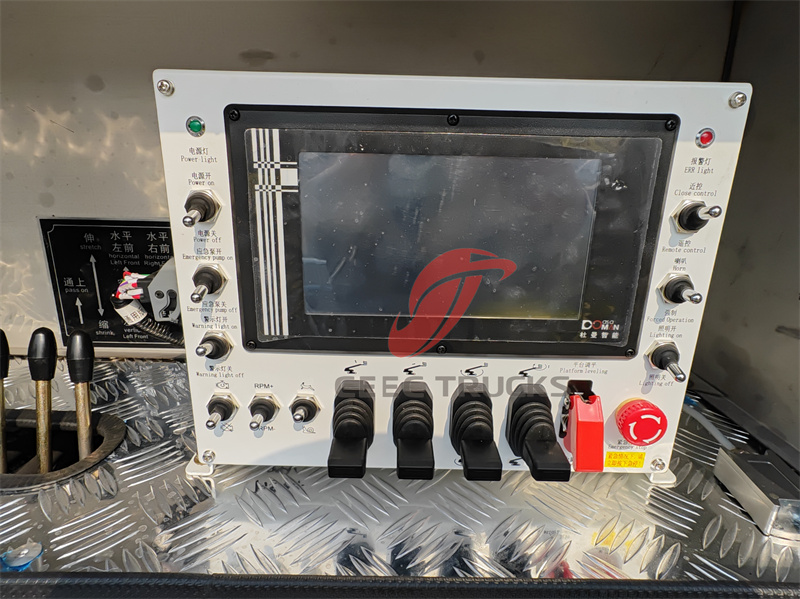

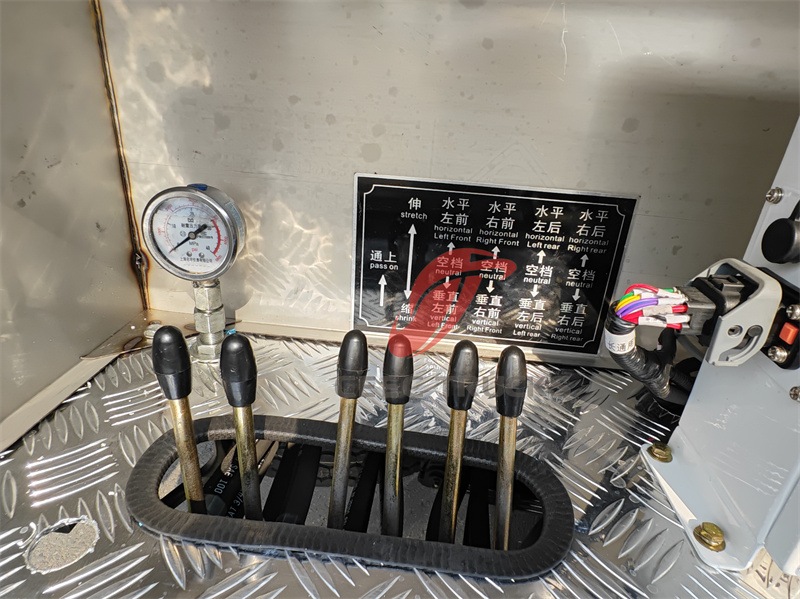

Управљачка кутија са земље: Интегрисана контролна табла, опремљена дугметом за хитно заустављање, контролом асистента, управљањем краном и другим функцијама, интуитивно и практично руковање.

Бежични даљински управљач: 2.4G бежични даљински управљач, велика удаљеност даљинског управљања, подржава ресетовање једним дугметом и кочење у случају нужде, побољшава безбедност рада.

♦ Безбедносни уређај:

Ограничивач оптерећења: Праћење оптерећења радног стола у реалном времену, аутоматски аларм и ограничење кретања при преоптерећењу.

Систем против судара: Детекција путање кретања стреле, аутоматско успоравање или заустављање при наилажењу на препреке.

Заштита од хидрауличног преоптерећења: Хидраулични систем је опремљен преливним вентилом и балансним вентилом како би се спречио прекомерни притисак и удар.

Заштита у хитним случајевима: Хидраулични систем је редундантно дизајниран, а крак се може ручно растеретити и увући у случају изненадног нестанка струје; напајање се аутоматски искључује када је платформа преоптерећена.

●. Помоћни систем

♦ Упозоравајући уређај: Опремљен звучним и светлосним алармом и упозоравајућим светлом за аутригер како би се осигурало да нема безбедносних опасности.

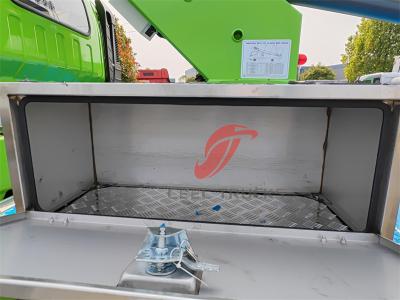

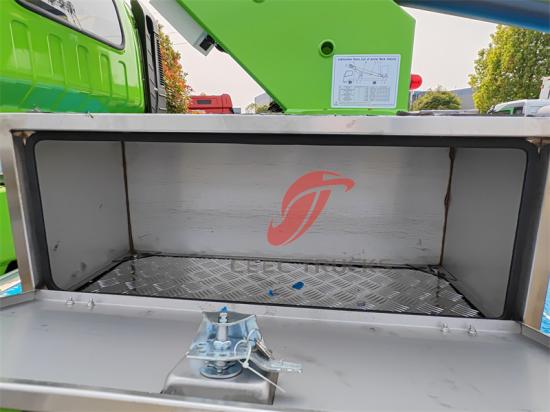

♦ Кутија за алат: Две кутије за алат су конфигурисане на левој страни шасије за складиштење често коришћених алата и резервних делова.

Техничке предности

1. Ефикасан рад:Крак је флексибилан и има мали радијус окретања, што је погодно за уске просторе као што су градски путеви и фабричке радионице.

2. Безбедно и поуздано:Вишеструки сигурносни заштитни уређаји испуњавају националне стандарде.

3. Практично одржавање:Модуларни дизајн, хидраулични систем и електрични систем су распоређени у преградама, што је погодно за свакодневну инспекцију и одржавање.

4. Прилагодљивост животној средини:Мотор са Евро VI емисијом испуњава захтеве заштите животне средине, а хидраулични систем има одличне перформансе покретања на ниским температурама и прилагођава се температури околине од -20℃ до 45℃.

Сценарији примене

• Комунално инжењерство:одржавање уличне расвете, преглед мостова и постављање саобраћајне сигнализације.

• Индустријска област:одржавање опреме у постројењу, инсталација цевовода и изградња складишних полица.

• Грађевинска индустрија:декорација спољних зидова, чишћење стаклених завеса и заваривање челичних конструкција.
